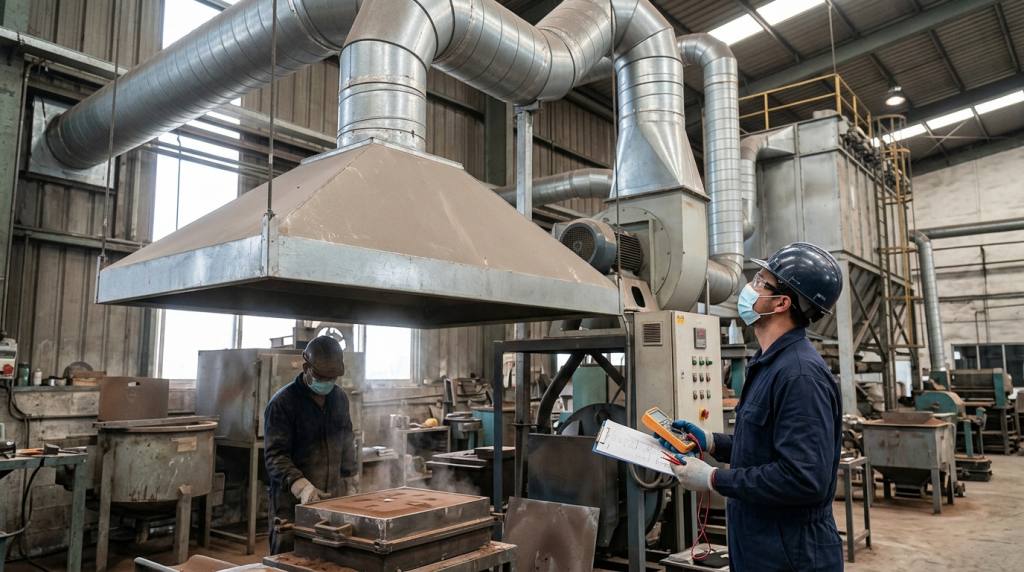

Exaustão industrial em fundições: como dimensionar o sistema para controlar poeira e fumos metálicos

Poeira de areia visível no galpão, fumaça durante o vazamento, odor na macharia e desconforto térmico próximo aos fornos são sinais de que a ventilação da fundição precisa ser analisada com mais profundidade. Em muitos casos, instalar um exaustor de maior porte não resolve o problema, porque a dificuldade está na captação, no caminho do ar ou na escolha do sistema de filtragem.

O dimensionamento de um sistema de exaustão industrial para fundição precisa considerar as emissões geradas em cada etapa, as características do contaminante, o layout da planta e o modo como a operação realmente acontece. O objetivo não é apenas movimentar ar: é capturar poeira, fumos metálicos e gases antes que eles se dispersem pela área produtiva.

Por que a exaustão em fundições exige um projeto específico?

Uma fundição pode gerar diferentes contaminantes em pontos muito próximos, mas com comportamentos completamente distintos. A areia de moldagem, por exemplo, forma poeira particulada em operações como desmoldagem, quebra de canais, acabamento e recuperação de areia. Já a fusão e o vazamento podem liberar fumos metálicos quentes, gases de combustão e vapores que tendem a subir rapidamente.

Na macharia, o sistema ainda pode precisar lidar com emissões associadas a ligantes, resinas e etapas de cura. Em outras palavras, não existe uma única vazão ou um único tipo de captor capaz de atender toda a fundição com eficiência.

Quando a exaustão é tratada apenas como ventilação geral, parte importante dos contaminantes pode continuar circulando pelo ambiente. A ventilação diluidora ajuda na renovação do ar e no controle da carga térmica, mas não substitui a exaustão localizada na fonte nas áreas críticas.

O primeiro passo é mapear as fontes de poeira e fumos metálicos

O dimensionamento começa pela observação da rotina operacional. Não basta identificar que existe poeira ou fumaça no galpão. É necessário entender onde ela nasce, em que momento é liberada e quais trabalhadores ou equipamentos ficam expostos.

Em uma fundição, os principais pontos de emissão costumam incluir:

• fornos de fusão e suas operações de carga;
• transferência de metal e movimentação de panelas;
• vazamento em moldes;
• resfriamento e desmoldagem;
• macharia e cura de machos;
• preparação, transporte e recuperação de areia;
• rebarbação, corte de canais e acabamento de peças;
• pontos de transferência em correias, elevadores e silos;
• áreas com combustão, gases quentes ou vapores de processo.

Vale observar se a geração é contínua, intermitente ou concentrada em determinados turnos. Um ponto que emite pouco material durante uma operação isolada pode gerar uma carga significativa ao longo do dia. Da mesma forma, uma emissão intensa e rápida durante o vazamento exige uma estratégia de captação diferente daquela aplicada a uma linha contínua de desmoldagem.

Entenda o contaminante antes de definir o equipamento

O ar extraído de uma fundição raramente contém um único elemento. Por isso, o projeto deve identificar a composição predominante da emissão e os riscos associados ao processo.

Poeira de areia e sílica

Operações com areia podem liberar partículas de tamanhos variados. As frações mais finas permanecem suspensas por mais tempo e podem alcançar áreas distantes da fonte de geração. Para controlar esse material, o sistema precisa captar próximo ao ponto de liberação, manter velocidade adequada nos dutos e utilizar uma solução de separação e filtragem compatível com o particulado.

Fumos metálicos

Os fumos metálicos são formados quando vapores gerados em processos térmicos se resfriam e se condensam em partículas muito finas. Isso ocorre, por exemplo, na fusão e no vazamento de metais. Como esses fumos podem subir com a pluma térmica e se espalhar rapidamente, o posicionamento do captor é decisivo.

Um captor mal posicionado pode até movimentar grande volume de ar sem interceptar a emissão. Na prática, isso aumenta o consumo do sistema e reduz a eficiência de controle.

Gases, vapores e emissões da macharia

Dependendo dos insumos e da tecnologia utilizada, a macharia pode liberar vapores e gases que não são resolvidos apenas com a coleta de pó. Nesses casos, a avaliação deve considerar temperatura, umidade, potencial corrosivo, concentração e necessidade de tratamento do fluxo gasoso antes da descarga.

Captação localizada: onde o sistema realmente começa

O captor é o ponto em que o sistema encontra o processo. Seu formato, sua posição e sua área de cobertura influenciam diretamente a vazão requerida e a capacidade de impedir que o contaminante alcance a zona respiratória dos operadores.

Sobre fornos e panelas, por exemplo, podem ser adotadas coifas ou captores projetados para acompanhar a pluma de fumaça e calor. Em operações de desmoldagem, peneiramento ou transporte de areia, o controle costuma exigir enclausuramento parcial e bocais próximos aos pontos de queda e impacto.

Quanto mais aberta estiver a fonte de emissão, maior tende a ser a dificuldade de captação. Por isso, antes de aumentar a vazão de ar, é importante avaliar alternativas como:

• reduzir aberturas desnecessárias no processo;
• instalar cortinas, saias ou anteparos para conter a dispersão;
• enclausurar parcialmente equipamentos com alta geração de pó;
• aproximar o ponto de sucção da zona de emissão;
• evitar correntes de ar cruzadas que desviem fumos e poeiras;
• integrar a captação aos movimentos de carga, vazamento ou transporte.

Esse cuidado pode permitir uma solução mais eficiente do que simplesmente ampliar o exaustor. A exaustão industrial bem dimensionada deve capturar o contaminante com o menor volume de ar viável para a condição operacional, sem comprometer a segurança e a manutenção.

Como calcular a vazão e as perdas de carga do sistema?

A vazão necessária não deve ser definida por estimativa visual ou pela área total do galpão. Ela depende de fatores como dimensão do captor, distância até a fonte, tipo de emissão, temperatura do ar, presença de enclausuramento e simultaneidade das operações.

Depois de definida a necessidade de ar em cada ponto de captação, o projeto avalia como esses ramais serão conectados. A rede de dutos deve conduzir o ar contaminado sem permitir deposição excessiva de particulados, vazamentos ou perda de desempenho entre os pontos de sucção.

O dimensionamento também precisa considerar as perdas de carga provocadas por:

• comprimento e diâmetro dos dutos;
• curvas, derivações e mudanças de seção;
• captores, registros e dispositivos de controle;
• equipamentos de filtragem;
• chaminé ou ponto de descarga;
• variações de temperatura e densidade do ar.

Essas resistências determinam a pressão que o ventilador precisa vencer para manter o fluxo previsto. Um ventilador selecionado apenas pela vazão pode não conseguir operar no ponto necessário quando encontra a resistência real da instalação. O resultado é uma captação fraca nos pontos mais distantes, acúmulo de pó nos dutos ou retorno de fumaça para a área de trabalho.

Filtragem: o que acontece depois da captação?

Captar é apenas uma parte do controle. O ar carregado de poeira ou fumos precisa ser tratado de acordo com suas características antes da descarga ou de qualquer possibilidade de retorno ao ambiente.

Para materiais particulados, sistemas com elementos filtrantes podem ser empregados conforme a granulometria, a concentração de pó, a temperatura do fluxo e as características químicas do material. Filtros de manga, por exemplo, são aplicados em diversas situações de controle de poeiras industriais, desde que o meio filtrante e a configuração do conjunto sejam definidos para a condição do processo.

Em linhas com alta carga de areia ou partículas mais pesadas, pode ser necessário prever etapas de pré-separação para reduzir o desgaste e a carga sobre o filtro. Já emissões quentes, úmidas, corrosivas ou com presença relevante de gases e vapores podem exigir materiais construtivos e tecnologias de tratamento específicos.

O ponto central é que o filtro não corrige uma captação deficiente. Se a fumaça já se dispersou pelo galpão, a filtragem instalada ao final da linha não elimina a exposição ocorrida na origem.

Exaustão de calor e exaustão de contaminantes não são a mesma coisa

Fornos, panelas e peças quentes elevam a temperatura interna da fundição e criam correntes ascendentes de ar. A exaustão no telhado pode ajudar a remover ar quente acumulado e favorecer a renovação do ambiente. Porém, ela não deve ser considerada a única medida para controlar fumos metálicos, poeira de sílica ou gases próximos aos postos de trabalho.

Em muitas fundições, a solução mais consistente combina duas frentes:

• exaustão localizada nos pontos de emissão de poeira, fumos e gases;
• ventilação geral para renovação de ar, apoio ao conforto térmico e equilíbrio das pressões no galpão.

Também é necessário prever o ar de reposição. Todo ar retirado precisa ser compensado de forma planejada. Sem reposição adequada, o galpão pode operar com pressão negativa excessiva, puxar ar por aberturas indesejadas, alterar a chama de equipamentos térmicos ou reduzir o desempenho dos próprios captores.

Erros que comprometem o desempenho da exaustão industrial

Alguns problemas aparecem com frequência em projetos adaptados sem análise do processo:

• usar ventilação geral para tentar substituir a captação na fonte;
• dimensionar o sistema pela área do galpão, sem avaliar cada emissão;
• instalar coifas muito altas ou afastadas do ponto de geração;
• conectar novos ramais sem revisar vazão, pressão e ventilador;
• escolher filtragem sem avaliar temperatura, granulometria e composição do fluxo;
• desconsiderar a manutenção de dutos, filtros, registros e descarte do material coletado;
• ignorar mudanças no processo, no ritmo de produção ou no layout da fundição.

Um dos sinais de alerta é quando a fumaça permanece visível fora da área de captação ou quando há deposição recorrente de pó sobre máquinas, estruturas e passagens. Outro sinal é a necessidade constante de abrir registros ao máximo para tentar compensar a baixa sucção.

Dimensionamento deve considerar operação, manutenção e expansão

Um sistema de exaustão para fundição precisa continuar eficiente depois da partida. Isso envolve acesso para inspeção, limpeza de dutos, manutenção dos elementos filtrantes, controle do material coletado e acompanhamento da condição do ventilador.

Também vale considerar futuras alterações de layout, inclusão de equipamentos e mudanças nos tipos de liga, areia ou ligantes utilizados. Uma instalação que atende a operação atual pode perder desempenho caso novos pontos de emissão sejam adicionados sem revisão técnica.

A Eco Sand pode atuar como parceira técnica na avaliação de processos de fundição, identificando oportunidades para integrar captação, transporte de particulados, tratamento de areia e demais soluções necessárias ao projeto. O melhor sistema começa com um diagnóstico real da emissão e da rotina da planta.
