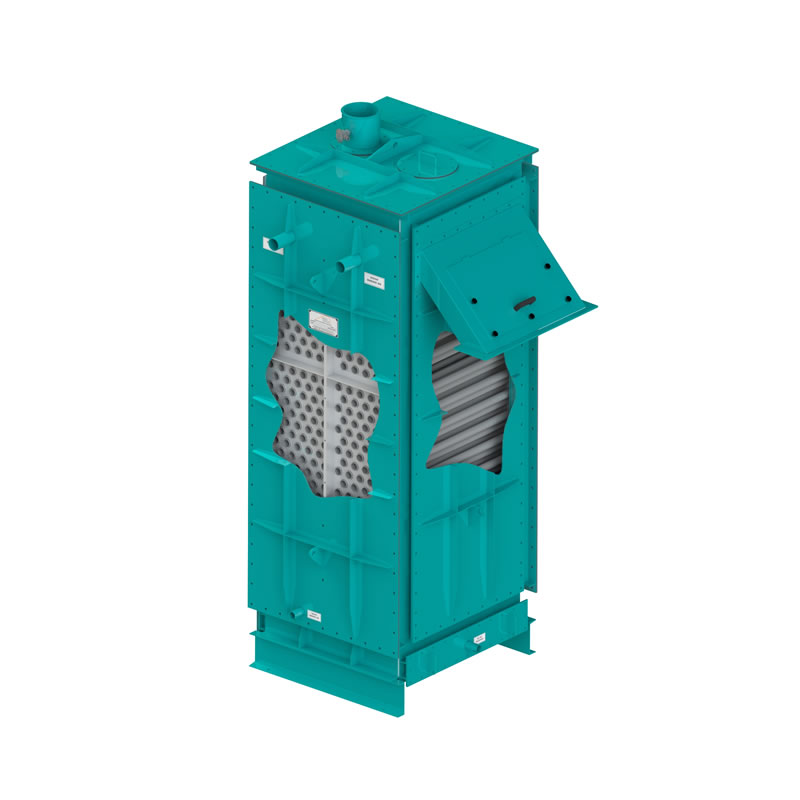

Resfriador de Areia – Modelos RSF

Para permitir a recuperação de areia quente e sua imediata utilização, a Eco Sand possui em sua linha de produtos o Resfriador de Areia modelo RSF, que são usados para o resfriamento de areia recuperada que estavam aglomeradas com resinas pelos processos Cold-Box ou Shell.

Categoria:

A forma construtiva do Resfriador de Areia é simples, robusta e o nível de descarga da areia fria é próximo ao nível da entrada de areia quente, o que facilita a montagem. Em compartimentos separados a água e a areia movimentam-se em contra fluxo fazendo assim o resfriamento.

A areia entra por uma tomada superior no resfriador, passando por entre os tubos que conduzem a água; chegando a areia até o leito fluidizante posicionado no fundo do resfriador. A movimentação da areia é feita pela injeção de ar no leito, fazendo com que a mesma passe (subindo) para a segunda metade do resfriador chegando até a bica de descarga.

O leito fluidizante é comandado e controlado por um painel pneumático. O painel pneumático é composto por um filtro de ar, um regulador de pressão, uma válvula diafragma e uma válvula de segurança que garante o escape do ar quando o equipamento for submetido a pressões acima da pressão de trabalho.

O fluxo da areia forma um ”S” dentro do resfriador, aumentando assim a área de resfriamento. A entrada d’água no resfriador de areia é posicionada a formar um contra fluxo com a movimentação da areia, garantindo que a água mais fria tenha contato com a areia mais fria, sempre a areia por fora da tubulação e a água por dentro.

As duas laterais do equipamento formam pequenas câmaras d’água separadas em uma das extremidades e unidas na outra fazendo com que a água circule por todo o interior do resfriador através da tubulação. A saída d’água ocorre pelo mesmo lado da entrada e na mesma altura, garantindo assim que a mesma movimente-se por todo o resfriador.

A descarga da areia fria ocorre pela parte superior do equipamento, facilitando assim a alimentação do equipamento seguinte. A pressão de trabalho máxima é de 1 kg/cm².

Para atender a vários sistemas apresentamos três modelos de resfriadores: Modelo RSF, Modelo RSFH e Pré-resfriador.

Informação adicional

Capacidade

3 ton/h (RSF?3); 5 ton/h (RSF-5); 10 ton/h (RSF-10)

Altura

2.100 mm (RSF?3); 2.250 mm (RSF-5); 3.310 mm (RSF-10)

Comprimento

1.300 mm (RSF?3); 1.110 mm (RSF-5); 1.660 mm (RSF-10)

Largura

1.000 mm (RSF?3); 1.120 mm (RSF-5); 1.470 mm (RSF-10)

Entrada de água fria

Ø 2? (RSF?3, RSF-5); Ø 4? (RSF-10)

Saída de água aquecida

Ø 2? (RSF?3, RSF-5); Ø 4? (RSF-10)

Entrada de ar comprimido

Ø 1? (RSF?3, RSF-5); Ø 1 1/2? (RSF-10)

Consumo de ar comprimido

40 cfm (RSF?3); 60 cfm(RSF-5); 100 cfm (RSF-10)

Vol. de água em circulação

8 m³/h (RSF?3); 15 m³/h (RSF-5); 19,2 m³/h (RSF-10)
